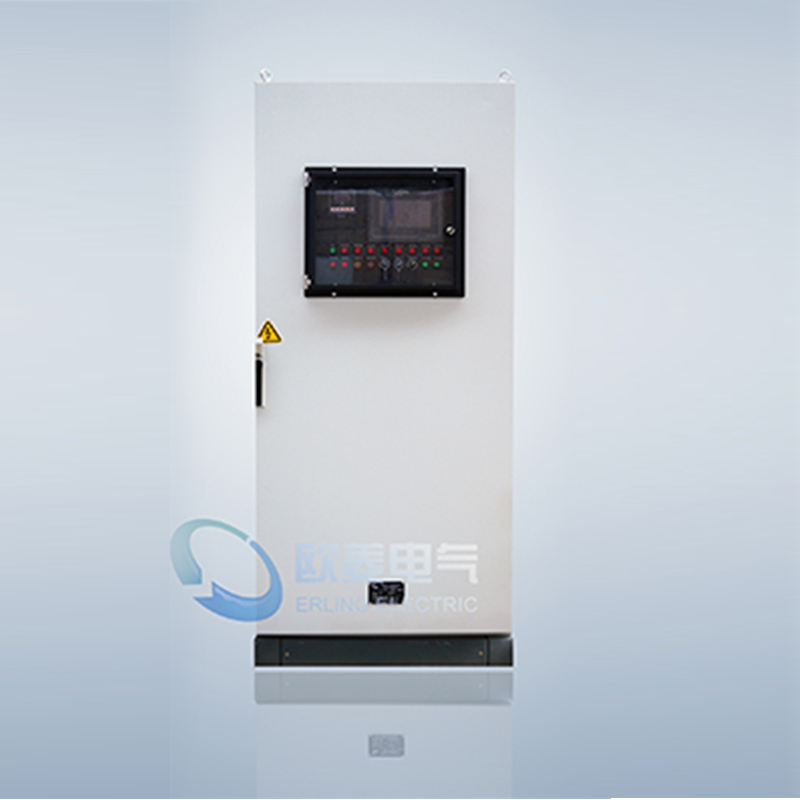

OL-XFKZ（T）型消防泵自動巡檢控制設備（以下簡稱自動巡檢控制設備），是鎮江市歐菱電氣自動化系統設備有限公司根據GB27898-2011、GB50974-2014標準的要求，為適應消防設備更新?lián)Q代需要開發出的新一代消防巡檢控制設備；
產品采用本公司的專利技術：基于單片機的消防水泵組小型巡檢控制儀(專利號ZL2013 2 0272114.2)，綜合現有消防水泵的控制手段，研制開發出既能滿足工頻帶壓巡檢又能滿足低頻無壓巡檢要求的消防巡檢設備。作為一種通用型的自動消防巡檢控制設備，本產品對各種新老消防水泵設備的配置和改造具有實際的應用價值。
1、自動巡檢功能：當切換開關置于自動位置時，巡檢柜按照操作面板觸摸屏設定的周期和時間對消防水泵進行逐臺巡檢，每臺泵的運行時間不少于2min，轉速為300轉/每分鐘；（時間和周期可按需設定）并可通過切換開關實現巡檢的手/自動切換。制設備；
2、自動退出巡檢進入消防的功能：無論是在工頻恒壓狀態還是在低頻無壓巡檢狀態，遇到消防信號自動退出巡檢進入消防模式。
3、報警及保護功能：自動巡檢設備設有過電流、過電壓、欠電壓、缺相報警和保護功能，當系統出現故障時，巡檢控制器通過接點發出故障報警信號，觸摸屏顯示具體故障水泵的位置、故障的內容及故障發生的時間。
4、歷史記錄功能：自動巡檢設備可以通過人機界面顯示水泵巡檢運行的參數，也可通過界面進行數據設定和修改，人機界面采用中文菜單并具有數據記憶功能?？蓪?duì)故障時的瞬態參數記憶，配置打印機的系統可通過打印機記錄故障的時間和事件。
5、通訊功能：自動巡檢設備可以根據用戶需要設置通訊功能，通過巡檢控制器和上位機的通訊可以把消防巡檢信號傳送到消防控制中心實現遠程的監控。
6、短信報警功能：根據用戶的需要，自動巡檢設備可配置手機短信報警模塊，當故障發生時，故障信息通過手機短信發送到用戶的手機上，提醒用戶及時處理
7、個性定制功能：自動巡檢設備的顯示界面可根據用戶的要求制作，包括設置用戶單位的名稱、標志等。
1、自動巡檢設備的巡檢周期可以根據不同需要進行設置；
2、自動巡檢設備在對消防水泵低頻無壓巡檢時水泵電機低轉速運行，巡檢功率消耗小，不會對供水管網增壓，不會加大水泵的機械磨損。
3、當需要進行消防時，不論是否處在自動巡檢狀態，智能巡檢設備都會立即停止巡檢的運行，當消防命令解除時，消防控制柜手動關機，智能巡檢設備恢復待機狀態并開始自動巡檢。
4、自動巡檢設備在自動巡檢時，可對電控設備主回路的電器元件進行檢測，從而保證電氣控制設備的可靠運行，若現場裝有流量器，可添加管路巡檢。
5、智能巡檢設備還可配置各種功能模塊和接口，以滿足用戶短信報警、打印和通訊的需要。
1、電源電壓：AC 3~380V 50HZ
2、控制電源電壓：AC220V
3、巡檢回路數：最多10回路（特殊要求可以定制）
4、巡檢周期：24小時，單泵巡檢時間：10分鐘
5、環境溫度：-10~+40C
6、環境濕度：0~90%無結露
7、巡檢柜外形尺寸：800x600X1800 (寬X深X高）
用戶在配置自動巡檢設備時應提供消防水泵控制柜的二次原理圖，包括水泵電機功率、水泵的啟動方式，并注明是工頻巡檢還是低頻巡檢。
本畫面為開機界面，設手動巡檢、自動巡檢等控制欄，首次操作可在輸入隨機密碼后，根據需要設置手動巡檢或自動巡檢；
本界面顯示自動巡檢控制設備的手動巡檢的運行情況，在選擇手動巡檢的工作狀態下按手動啟動按鍵，手動巡檢運行；此時按運行時間設定鍵，跳出數據設定鍵盤，根據需要，設定時間并確認后，再按需要巡檢的消防水泵按鍵，即可使其運轉，如需要停止，再按一次相應的按鍵即可。變頻器的顯示框—正常和停止顯示變頻器的工作狀態；如果不需要進行手動巡檢，按自動巡檢按鍵，巡檢柜轉入自動巡檢狀態。
按自動巡檢按鈕，進入自動巡檢模式， OL-XFKZ（T）型自動巡檢控制設備將按已設定好的巡檢周期，巡檢運行時間，對消防水泵進行巡檢。
在自動巡檢的狀態下，按自動啟動按鍵，巡檢柜按設定好的數據運行；運行時人機界面顯示運行數據，用戶如要修改，可按下述方法進行；
1）數據的修改是在自動巡檢停止的狀態下進行的，按自動停止按鍵，使自動巡檢停止；
2）設定自動巡檢周期：按自動巡檢周期輸入框，跳出數據設定鍵盤，根據需要設定自動巡檢周期的時間，再按確認鍵；
3）設定水泵運行的時間：按水泵運行時間輸入框，跳出數據設定鍵盤，根據需要設定水泵運行時間，再按確認鍵；
4）設定水泵間隔運行的時間：按水泵間隔運行時間輸入框，跳出數據設定鍵盤，根據需要設定水泵間隔運行時間，再按確認鍵；
5）設定結束后，重新按自動啟動按鍵，設備即按修改后的數據自動運行。
6）巡檢水泵的數量僅在初始設定時設定，用戶不要輕易改動。
在自動巡檢界面下按手動巡檢按鍵即跳轉到手動巡檢界面；按故障查詢按鍵即進入報警故障查詢界面。
報警界面主要記錄一定時段內巡檢系統內發生的電源欠壓、缺相及消防水泵過流、接地等故障。
巡檢記錄界面主要記錄之前一段時間各消防泵的巡檢狀態，可查看到具體的巡檢時間歷史記錄。
本界面對自動巡檢控制設備參數的設定做出描述，用戶可根據需要對消防水泵的巡檢周期、巡檢運行時間、巡檢間隔時間在規定的范圍內進行設定。
本界面主要是對自動巡檢控制設備的操作順序作出描述，用戶在開機時應該嚴格按照要求的順序進行操作；
集成式消防水泵巡檢設備由一次回路電氣元件、二次回路電氣安裝板及操作控制面板三部分組成。結構更加簡潔，易進行后期維護，同時節約了成本，也是對傳統消防水泵巡檢設備的一次革新。
|
消防產品認證證書
|
|
消防產品認證證書
|
|
消防產品認證證書
|
 |
 |
 |
|
檢驗報告
|
|
檢驗報告
|
|
檢驗報告
|
 |
 |
 |
該設備先后于2015年1月6號通過國家消防電子產品質量監督檢驗中心全性能檢測，2015年5月14號獲得公安部消防產品合格評定中心頒發的國家強制性產品3C認證證書。
