產品介紹

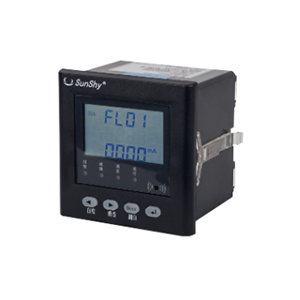

SDF300L電氣火災監控探測器主要應用于低壓配電系統（0.4kV以下）的剩余電流監測和報警功能，具備1路S-BUS通信總線，數據信息傳輸?shù)桨惭b在消防控制室的電氣火災監控設備主機，最新推出485版。探測器由剩余電流傳感器和信號處理單元主體組成，當被保護線路中的剩余電流互感器檢測到的剩余電流值超過探測器報警設定值時，信號處理單元主體確認后發出聲光報警信號，探測器能實時顯示剩余電流值、當前報警狀態和故障狀態。
產品符合國家標準《GB14287.2─2014 電氣火災監控系統 第2部分：剩余電流式電氣火災監控探測器》。
功能特點
●以高可靠高性能的Crotex-M0+內核處理器為核心；
●采用AC220V電源功能，可獨立工作；
●FSTN型LCD顯示，報警、故障、運行指示燈，報警蜂鳴器；
●報警保持、故障自動恢復、支持遠程復位；
●最多支持12路剩余電流互感器或8路剩余電流和4路溫度組合；
●具備1路S-BUS通信接口，連接到SDF5000 電氣火災監控設備；
●符合國家標準《GB14287.2-2014》剩余電流式電氣火災監控探測器、《GB14287.3-2014》測溫式電氣火災監控探測器；
產品選型
| 產品型號 | SDF300L | ||
| 功能選配 | 8路通道漏電 | 12路通道漏電* | 8路漏電加4路溫度* |
| 電源 | AC/DC 90~265V | ||
| 功耗 | ≤ 3VA | ||
| 顯示方式 | FSTN型LCD，報警、故障、運行指示燈 | ||
| 通信方式 | S-BUS總線通信（無極性、任意分支），通信距離≥2km | ||
| 剩余電流 | 測量范圍30～1500mA，測量精度1%，報警設定值200～1000mA最多支持12路傳感器輸入，穿線纜和銅排型各種規格 | ||
| 溫度 | 測量范圍0~200℃，測量精度±2℃，報警設定值55~140℃最多支持4路溫度傳感器輸入，規格NTC-100k | ||
| 運行溫度 | 10 ~ 55℃ | ||
| 相對濕度 | ≤ 93% | ||
| 污染等級 | 2 | ||
| 海拔高度 | ≤ 4500m | ||
| 絕緣電阻 | 接線端子對外殼電阻≥100MΩ | ||
| 電氣強度 | 電源與信號輸入≥2kV，電源與通信 ≥2kV | ||
| 電磁兼容 | GB/T17626.2 靜放電抗擾度試驗 GB/T17626.3 射頻電磁場輻射抗擾度試驗 GB/T17626.4 電快速瞬變脈沖群電抗擾度試驗 GB/T17626.5 浪涌沖擊抗擾度試驗 GB/T17626.6 射頻場感應的傳導騷擾抗擾度 GB/T17626.11 電壓暫降、短時中斷和電壓變化的抗擾度試驗 |
||
| 外形尺寸 | 96×96×90mm，開孔安裝尺寸91×91mm | ||
| 安裝方式 | 嵌入式屏裝 | ||
| *為選配功能(請咨詢公司市場部) | |||
安裝尺寸
單位：mm
