一、概述
綜合管廊是指建設于城市地下用于容納兩類及以上城市工程管線的構筑物及附屬設施。
自從1833的巴黎誕生了世界上第一條地下管線綜合管廊系統后, 隨后在德國、西班牙、美國、英國、日本等得到了推廣，至今已擁有相當規模的綜合管廊。
近年來，隨著我國經濟和城鎮化建設的發展，地下綜合管廊的建設在我國大規模展開。目前正在規劃建設綜合管廊的城市數百個，規劃綜合管廊建設長度超過10000km。
二、綜合管廊存在的火災隱患及消防報警系統的現狀
1、綜合管廊存在的火災隱患
綜合管廊主要用于容納電力、通訊、燃料、供熱、給排水等各種工程管線，其中火災危險性大的管線為電力電纜和燃氣管線。
1）電纜相間短路、對地短路、接觸不良和線路過載等原因都有可能導致電纜著火，管廊內敷設電纜密集度高并且產生的熱量短時間內難以擴散，勢必導致管廊內溫度迅速上升。管廊內電線電纜一般分層集中布置，如果上層電線電纜著火，聚氯乙烯、橡膠等材料的高溫熔物滴落，會很快將火焰蔓延到下層管線；下層電纜一旦著火，熱煙氣和熱輻射也會很快影響到上層線路。因此電力電纜、通信線纜的消防重點是對電力電纜的預警及撲救。
2）天然氣管道的火災危險主要表現在天然氣泄漏后的易燃、易爆、有毒等危險性。天然氣為甲類火災危險物質。天然氣的易燃性主要表現在天然氣和空氣混合后，遇到明火或高溫就會發生燃燒；天然氣的易爆性主要表現在天然氣的濃度達到5-15%時，遇到明火或者高溫就會爆炸；天然氣的有毒性主要表現在天然氣中含有微量硫化氫和其他一些雜質氣體，對人體健康有一定的危害。因此天然氣管道的消防重點是監控天燃氣的泄露濃度。
管廊內平時無人值守，當發生火災時，如不及時報警和滅火，會造成很大經濟損失及社會危害。城市綜合管廊火災主要存在以下特點：
1）火勢猛烈、燃燒迅速
管廊內前后貫通，電纜敷設集中密集，一旦著火，電纜會形成火流迅速蔓延到鄰近區域，致使火勢沿電纜走向迅速蔓延。
2）撲救困難
電纜燃燒后者可燃氣體泄漏都會產生大量有毒有害氣體，且管廊內通道一般比較狹窄，滅火困難。
3）存在觸電危險
在電線電纜密集布置的管廊內，高壓電纜在斷電后仍有可能留有余壓，存在觸電危險。
2、消防報警系統的現狀
綜合管廊內，一般針對電力電纜艙室和燃氣艙室，設置火災報警系統、分布式光纖測溫系統、電氣火災監控系統、電源監控系統、防火門監控系統、應急照明和疏散指示系統、可燃氣體探測報警系統。部分規范條文如下：
《城市綜合管廊工程技術規范 》（GB50838-2015）7.5.7，干線、支線綜合管廊含電力電纜的艙室應設置火災自動報警系統、防火門監控系統…
7.5.8，天然氣管道艙應設置可燃氣體探測報警系統…
6.6.2，綜合管廊內的電力電纜應設置電氣火災監控系統…
7.4.1，綜合管廊內應設正常照明和應急照明…
《城鎮綜合管廊監控與報警系統工程技術規范》 （GB/T51274-2017）3.1.2，預警與報警系統應根據入廊管線的種類設置火災自動報警系統、可燃氣體探測報警系統。
7.2.7，消防控制室應能接收并顯示綜合管廊內消防設備電源的工作狀態和欠壓報警信息。
從以上規范規定中不難看出，綜合管廊消防報警系統的設置主要是針對電力電纜艙室和燃氣艙室。由于系統多，且對管廊內安裝的設備防護等級要求高（不低于IP65），管廊內可能會使用不同幾個廠家產品，但結果可能出現接口不統一、數據不能共享等問題。
三、利達公司在綜合管廊中的解決方案
利達公司是一家致力于消防報警領域30年的專業公司，可提供一站式綜合管廊的解決方案。
1、消防報警系統功能描述及組成

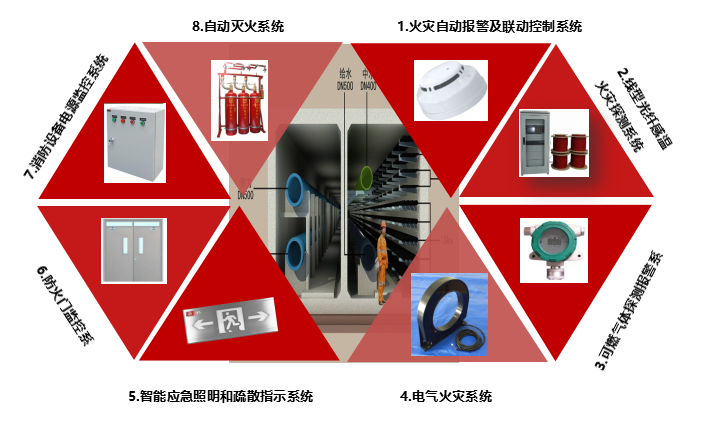

城市綜合管廊消防報警系統通常包含火災自動報警系統及消防聯動控制系統、線型光纖感溫火災探測系統、可燃氣體報警系統（燃氣艙）、電氣火災系統、智能應急照明和疏散指示系統、防火門監控系統、消防電源監控系統。各系統均有各自控制器，均通過光纖進行環形聯網，各個系統集中機設置在監控中心，連接到火災自動報警系統集中機，信息均可在圖形顯示裝置上顯示。多個監控中心的火災自動報警系統集中機將信息上傳至總監控中心。
監控中心能顯示網絡內所有火災報警信息和聯動控制狀態信息，并能控制重要的消防設備；各分消防控制室內消防設備狀態信息之間可互相傳輸、顯示狀態信息，但不應互相控制。
1）消防總監控中心設備組成
總監控中心設備包括工作站、服務器、網絡交換機等負責整個系統信息的集中通信、處理、存儲和系統設備的管理維護等重要工作。監控中心軟件、硬件系統的基本配置要滿足現有設備的監控管理需要，同時考慮到長遠擴展能力的需求。因此，監控中心硬件系統必須采用高性能計算機。數據庫系統采用ORACLE、SQL SERVER、MYSQL等數據庫服務器系統。服務器操作系統采用企業級主流的Linux、Unix、Windows服務器操作系統。系統中心工作站采用Windows 7操作系統、雙屏計算機主機、打印機、音箱等設備，工作站軟件系統由利達城市消防遠程監控系統軟件組成。
2）消防系統監控中心設備組成
監控中心由火災報警控制器（集中機）、可燃氣體報警控制器（集中機）、電氣火災監控設備（集中機）、線型光纖感溫火災探測主機、應急照明控制器、防火門監控器（集中機）、消防電源監控器組成。
3）消防系統現場設備間設備組成
現場設備間由火災報警控制器（區域機）、可燃氣體報警控制器（區域機）、電氣火災監控設備（區域機）、線型光纖感溫火災探測主機、應急照明控制器（區域機）、防火門監控器（區域機）、消防電源監控器（區域機）組成。接收各個系統各自探測器的信號，同時經過聯網將信息上傳至各系統在監控中心的集中機。
4）管廊內設備組成
圖像型感煙探測器、線型感溫火災探測器、感煙探測器、手動火災報警按鈕、火災聲光報警器、火災報警電話機以及輸入/輸出模塊、模塊箱、防水底座、防水盒等火災報警和防護設備、壁掛電源箱等，疏散指示標志、應急照明燈。
2、消防報警各系統概述
1）火災自動報警及消防聯動控制系統
在含有電力電纜的艙室設置火災自動報警系統，采用集中報警系統或控制中心報警系統，系統負責本工程綜合管廊以及監控中心的火災報警及聯動控制功能、可燃氣體報警系統、電氣火災系統、線型光纖感溫火災探測系統、智能應急照明和疏散指示系統、防火門監控系統、消防電源監控系統、干粉滅火系統等各系統的監視功能。

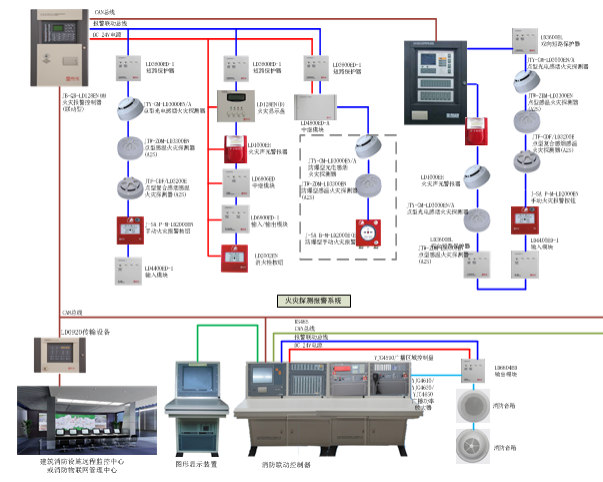

火災自動報警及消防聯動控制系統示意圖
2）線型光纖感溫火災探測器（DTS）
線型光纖感溫火災探測器（DTS）是分布式光纖溫度探測技術在火災報警領域的具體應用，它以光纖拉曼（Raman）散射技術為基礎，結合了高頻脈沖激光、光波分復用、光時域反射、高頻信號采集及微弱信號處理等先進技術。該火災探測系統主要用于電纜隧道、城市綜合管廊、公路鐵路隧道、油罐、氣罐等長距離、大范圍的火災探測。因其光纖的本質安全、絕緣和防爆特性，在城市綜合管廊監控、石油化工、隧道交通等多種行業領域的消防系統中得到了廣泛應用。

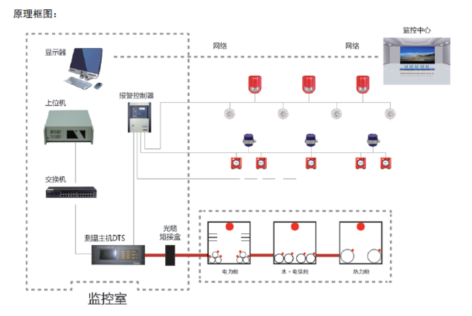

線型光纖感溫火災探測系統示意圖
3）可燃氣體探測報警系統
綜合管廊內的天然氣管道艙應設置可燃氣體探測報警系統。燃氣體探測報警系統是一個獨立的子系統，屬于火災預警系統，應獨立組成?？扇細怏w探測器應接入可燃氣體報警控制器，不應直接接入火災報警控制器的控制器回路。

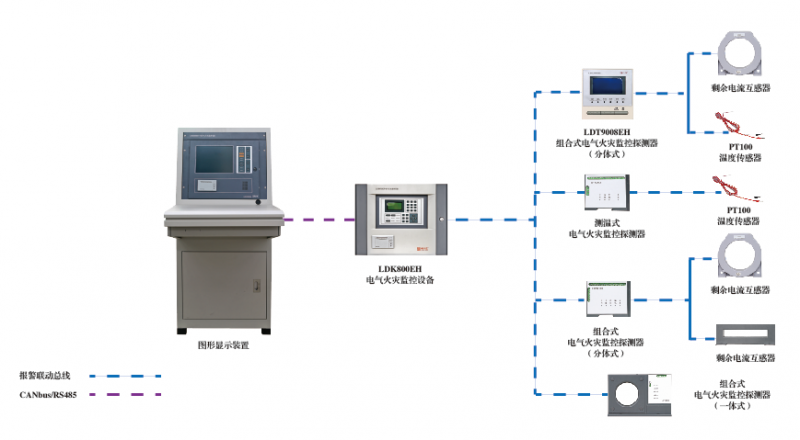

4）電氣火災監控系統
電氣火災監控系統由電氣火災監控設備和電氣火災監控探測器組成，能在電氣線路及該線路中的配電設備或用電設備發生電氣故障并產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生，因此具有很強的電氣防火預警功能。發生電氣故障時，電氣火災監控探測器將保護線路中的剩余電流、溫度等電氣故障參數信息轉變?yōu)殡娦盘枺?jīng)數據處理后，探測器做出報警判斷，將報警信息傳輸?shù)诫姎饣馂谋O(jiān)控器。電氣火災監控器在接收到探測器的報警信息后，經確認判斷，顯示電氣故障報警探測器的部位信息，記錄探測器報警的時間，同時驅動安裝在保護區域現場的聲光警報裝置，發出聲光警報，警示人員采取相應的處置措施，排除電氣故障、消防電氣火災隱患，防止電氣火災的發生。

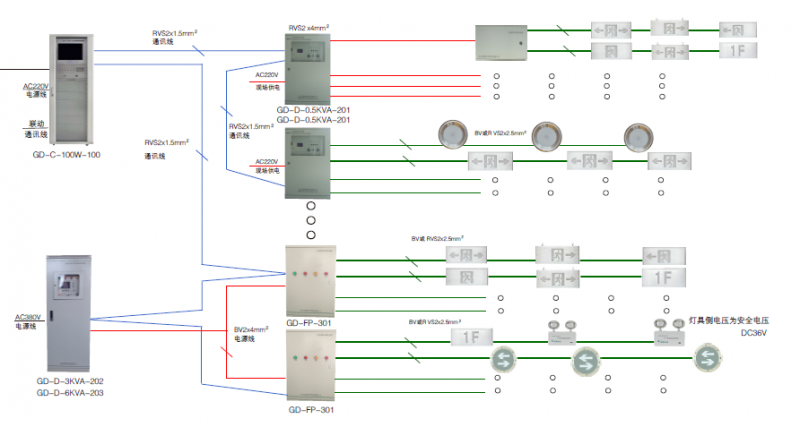

5）應急照明和疏散指示系統
綜合管廊中采用的應急照明和疏散指示系統為集中電源集中控制型消防應急照明和疏散指示系統。本系統將以往疏散指示系統為固定疏散方向的工作方式，提升為根據火災現場情況合理引導人們遠離危險區域的智能疏散指示系統。
6）防火門監控系統
防火門是建筑內防火分區、防火間隔的重要組成部分?？捎行ё柚够饎萋?、煙氣擴散，同時又是人員安全疏散、消防員撲救火災的必經關口。防火門的啟閉在人員疏散中起到至關重要的作用。因此疏散通道途經的防火門狀態信息必須反饋至消防控制室或有人值班場所內的防火門監控器。

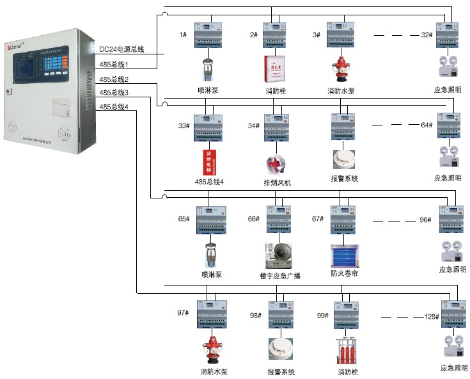

7）消防設備電源監控系統
消防設備電源監控系統是針對消防設備的電源進行實時監控的系統，通過檢測消防設備電源的電流、電壓值和開關狀態，判斷消防設備的電源是否有過壓、欠壓、過流、以及缺相、錯相等故障并進行報警和記錄，所有信息在消防設備監控系統上集中顯示。發現故障及時處理，從而有效避免火災發生時消防設備由于電源故障而無法運行的情況，以保證消防設備可靠地運行。
8）自動滅火系統
依據《城市綜合管廊工程技術規范 》（GB50838-2015）7.1.9規定，干線綜合管廊中容納電力電纜的艙室，支線綜合管廊中容納6根及以上電力電纜的艙室應設置自動滅火系統；其他容納電力電纜的艙室宜設置自動滅火系統。電力艙內設置懸掛式ABC超細干粉滅火裝置，當發生火災時，超細干粉粉體與高溫燃燒物體表面接觸時，阻斷燃燒鏈式反應，在保護對象表面的高溫作用下被熔化并形成一個玻璃狀覆蓋層將固體表面與周圍空氣隔開，使燃燒窒息

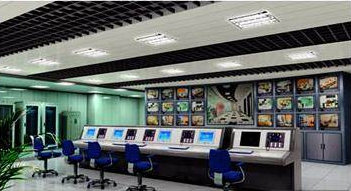

總監控中心
在總監控中心配置消防聯網監控工作站和通訊服務器。工作站通過消防遠程監控系統軟件實現各類監控和管理。服務器配置專用軟件實現通訊、數據庫管理等功能?？偙O(jiān)控中心值班人員通過消防遠程監控系統平臺集中監測所有建筑的消防控制器的相關報警、故障、運行狀態等消防信息并進行數據采集處理，實時報警、存儲、聯動；并提供報警分類、報警報表統計分析、設備管理、工單管理、巡檢管理等功能，消防信息能具體到每個點（探測器），實現報警數據快速上傳、處理，并以地理圖形模式顯示出警情實際的地理位置圖、建筑物關系圖、建筑物外觀及結構圖。從而整體提高本工程消防管理的科技管理水平及發生火警時的快速反應能力，最大限度保障安全，減少人員開銷，減少或避免重大惡性火災事件的發生。
在監控中心安裝各個系統的集中機，集中顯示各個系統的報警、故障、運行狀態等消防信息。
四、實際應用案例

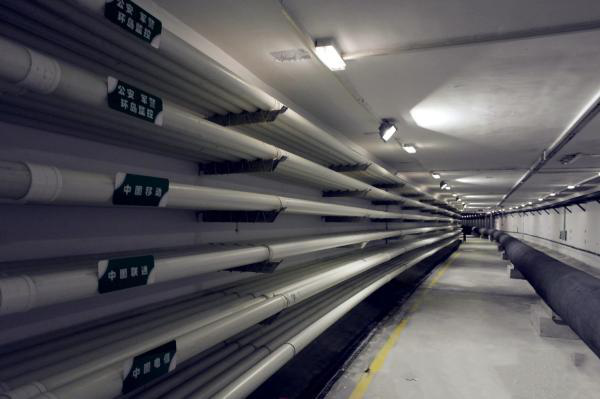

某大型國際樞紐機場，將電力、電信、監控、給水、排水、熱力、燃氣等各種管線集于一體，采用綜合管廊的方式進行布置。這種布置方法也是城市基礎設施現代化更新以及建設的趨勢和潮流，但是其缺點在于管廊消防和防火問題顯得更加集中。一旦發生火災則會影響飛機的正常起降，造成大面積飛機延誤。因此，確保綜合管廊的消防安全成為機場建設中的重要內容。
Ø 工程概況

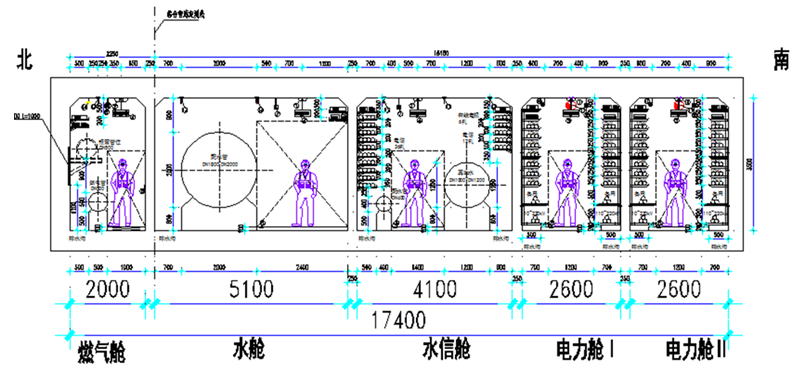

下圖為該機場綜合管廊標準斷面根據容納管線種類及規模不同采用五艙結構（兩艙電力艙、一艙水信艙、一艙水艙及一艙燃氣艙）五艙干線管廊長度約為8km，斷面圖如下：
Ø 消防報警及自動滅火系統概述
根據相關的技術規范、標準，結合該管廊實際需求，為該管廊電力艙設置了火災自動報警及聯動系統（含干粉滅火控制）、線型光纖感溫火災探測系統、防火門監控系統，燃氣艙設置了可燃氣探測報警系統。
依據規定，綜合管廊內監控和報警設備的防護等級不應低于IP65，本項目采用防護等級不低于IP65的聲光警報器、模塊箱、普通型手動報警按鈕加IP65保護罩、防護等級不低于IP65的防爆可燃氣探測器等設備。

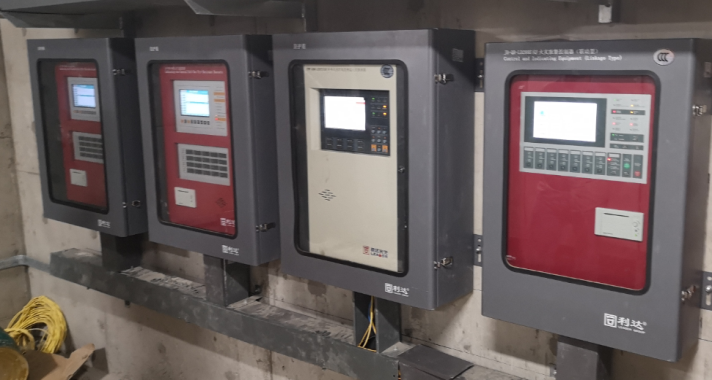

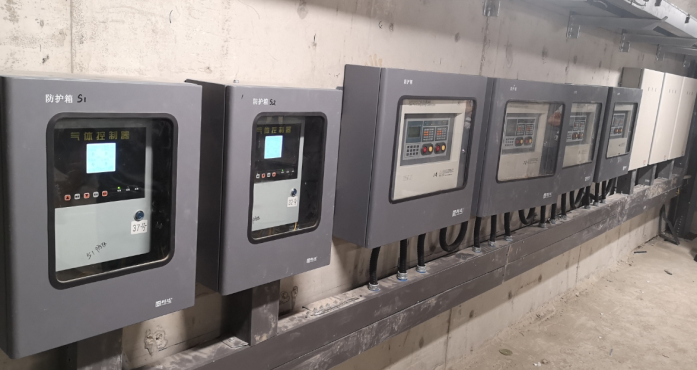

各區域火災報警控制器、線型光纖感溫火災探測系統主機、防火門監控主機設置在各個設備間內?；馂淖詣訄缶到y(tǒng)可以通過輸出模塊向氣體滅火控制盤發出報警信號，氣體滅火控制盤控制超細干粉滅火裝置的啟動。
電力艙頂設置儲壓懸掛式（ABC超細）干粉滅火裝置，以綜合管廊劃分的防火分區作為一個防護區進行保護，系統采用全淹沒滅火方式。
消防報警系統實施方案
該管廊工程設置火災自動報警系統按中心、區域兩級管理，對管廊進行火災探測、報警和控制。
監控中心設置
該管廊在電力艙設置了火災自動報警系統及消防聯動控制系統、分布式光纖測溫系統、防火門監控系統、可燃氣探測報警系統，各系統均通過光纖進行環形聯網，各個系統集中機設置在監控中心，連接到火災自動報警系統集中機，信息均可在圖形顯示裝置上顯示。
區域設置
該管廊電力艙室每隔200m采用耐火極限不低于3.0h的不燃性墻體進行防火分隔，每個艙室為一個防火分區。每臺區域火災報警控制器（JB-QB-LD288E(Q)管廊專用火災報警控制器）連接10個以內防火分區，區域控制器（含火災報警、防火門、測溫光纖、可燃氣探測報警器等）設置在中間位置，向兩側敷設線纜（或光纜）。保證每一臺火災報警控制器保護綜合管廊艙室的區域半徑不大于1000m。
管廊內設置
電力艙頂板上采用吊裝方式設置分布式光纖感溫火災探測器、圖像型感煙探測器；電力電纜表層設置分布式光纖感溫火災探測器；各艙室每隔50米設置1套手動火災報警按鈕和火災聲光警報器；每個防火分區的人員出入口、逃生口、防火門處設置手動報警按鈕和火災聲光警報器；配電室、設備間、控制室設置點型感煙火災探測器、點型感溫火災探測器及消防電話分機；風機、風閥及等需要監視或控制的設備通過監控模塊進行監視或控制。
管廊內采用感煙和感溫光纜作為火災探測器，當任一只感煙探測器報警，開啟相應防火分區內的聲光報警器、應急疏散指示和該防火分區防火門外的聲光報警器。當任一路感溫光纜發生報警，關閉相應防火分區正在運行的排風機、防火風閥及切斷配電控制柜中的非消防回路，經過30秒后啟動超細干粉滅火裝置實施滅火。噴放動作信號及故障報警信號反饋至控制中心及火災報警/氣體滅火控制器，開啟放氣指示燈。
各個防火分區之間采用常開防火門，接入防火門監控系統，防火門監控分機設置在設備間，各監控分機及集中機通過光纖進行環形聯網，防火門集中機設置在監控中心。
線型光纖感溫火災探測系統由線型光纖感溫火災探測器、測溫光纜組成。
電力艙頂板上采用吊裝方式設置分布式光纖感溫火災探測器；電力電纜表層設置分布式光纖感溫火災探測器，
按管廊長度采用利達公司JTW-XOM-LDDTS3K探測器及相應數量測溫光纖。每臺線型光纖感溫火災探測器JTW-XOM-LDDTS3K/4-P可連接4個通道、總長度為10000米的測溫光纖， 單通道能夠配接最大使用長度為3000米鎧裝測溫光纖。
線型光纖感溫火災探測系統與火災報警控制器使用及通訊方式：
1）可以單獨使用，實現溫度采集和過熱預警、火災報警。
2）與火災報警控制器通訊，可通過RS232/485接口（協議開放）通訊，光纖探測器將火警、故障等信息實時傳輸至火災報警控制器。與火災報警控制器通訊，可保持協議一致性，避免二次開發，方便系統的調試使用。
本工程線型光纖感溫火災探測器部分放置在綜合管廊設備間內，與火災報警控制器通過協議方式聯網。
Ø 防火門監控系統
防火門監控系統負責監測所有位于管廊內的防火門開啟、關閉及故障狀態。由防火門監控模塊監視常閉防火門門磁開關反饋當前防火門的開、關及故障狀態信息，并上傳到防火門監控器。
該項目綜合管廊內的防火門分為常開和常閉防火門，分別配置利達公司常開模塊LD-FM6021或常閉模塊LD-FM6022實現監控功能。防火門監控器安裝在設備間內。防火門監控器可實現與利達火災報警控制器通訊，實現消防聯動。
Ø 可燃氣體探測報警系統
綜合管廊內的天然氣管道艙應設置可燃氣體探測報警系統。燃氣體探測報警系統是一個獨立的子系統，屬于火災預警系統，應獨立組成?？扇細怏w探測器應接入可燃氣體報警控制器，不應直接接入火災報警控制器的控制器回路。
Ø 自動滅火系統
本工程在管廊內采用貯壓懸掛式（ABC超細）干粉滅火裝置FZX-ACT8。在管廊電力艙內，可將懸掛式ABC超細干粉滅火裝置懸掛在艙室的頂部，當發生火災時，具有有電源快速自動啟動、手動啟動及無電源玻璃球感溫自動啟動三種啟動方式。管廊防護區較大時，可實現多臺懸掛式滅火裝置自動、電氣手動聯動啟動功能，各臺啟動時間差小于2秒。
五、主要產品性能、技術參數簡介

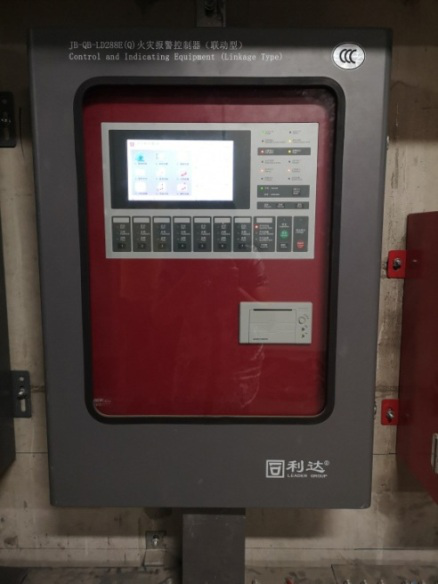

1、JB-QB-LD288E(Q)火災報警控制器（聯動型）
火災報警控制器（聯動型）JB-QB-LD288E(Q)，采用高可靠Linux操作系統、7寸觸摸彩屏、可配接USB無線鼠標鍵盤進行控制器操作。此產品主要針對管廊項目以及大、中、小消防工程設計開發，具有IP66防護等級，控制器耐高低溫潮濕，可應用于特殊環境中。

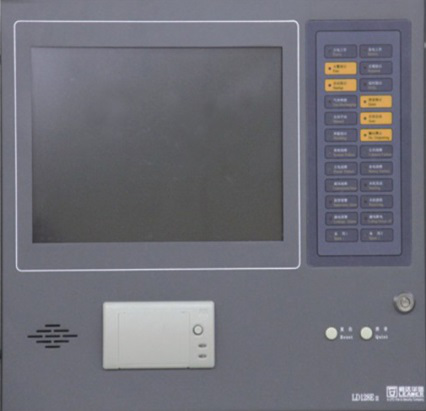

2、LD128EⅡ火災報警控制器(聯動型)
LD128E II火災報警控制器 (聯動型) 是二總線智能化集中區域式控制器，采用DCS方式設計，使用嵌入式控制系統，具有靈活，可靠等特點。該機除了可以單獨使用外，也可以實現多機無主從方式組成對等網絡。該系統配合我公司全系列探測器、模塊、手報及其它相關設備，廣泛應用于大、中型以上項目。本系統中應用為集中型報警控制器。

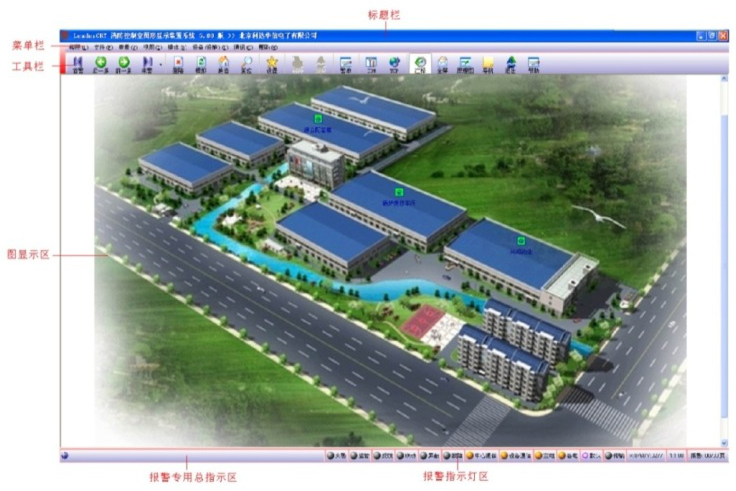

3、LD6901 消防控制室圖形顯示裝置
LD6901 消防控制室圖形顯示裝置是基于計算機上的消防專用配套系統，需要與火災報警控制器配套使用。
在界面布局上，主界面顯示總平面圖，分界面為各個區域設施平面圖，總平面圖和各個區域設施平面圖可自由切換。當軟件系統接收到報警時，報警能自動在相應建筑平面圖上的相應點準確定位且居中顯示。且自動閃爍，直到現場設備或軟件系統復位以后相應的提示和閃爍自動恢復正常和消除?？山邮诊@示可燃氣體控制器、電氣火災監控設備的報警信息和故障信息，并和火災報警信息的顯示有區別。
4、LD5503EN氣體滅火控制器（壁掛式）
LD5503EN通過CANBus與本公司生產的E/EN/EL系列火災報警控制器配套使用，接收火災報警控制器的自動（邏輯）啟動命令，經過預先設置的延時過程，直接控制電磁閥、聲光警報器、放氣指示燈等現場設備。本產品還有手動啟動、現場緊急啟動等啟動方式，在延時期間未啟動鋼瓶前，按停止鍵或現場緊急停止按鈕可取消本次放氣命令，在自動啟動和現場急啟的延時過程也可以按手動啟動按鈕重新開始延時直至啟動放氣。

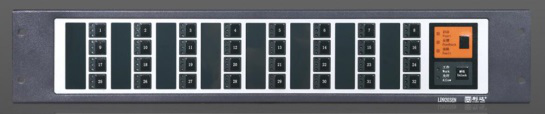

5、LD9203EN聯動控制盤
LD9203EN是依據GB16806-2006《消防聯動控制系統》設計開發的。通過CANBus與本公司生產的E/EN/EL系列火災報警控制器配套使用, 通過雙RS232與本公司生產的LD188EL系列火災報警控制器配套使用。該盤具有32路多線或總線控制功能，既可以作為總線盤間接控制現場設備，也可以作為多線盤直接控制現場設備。該盤還具備按鍵保護、現場信息上傳、線路故障檢測以及輸出線過流保護等功能。

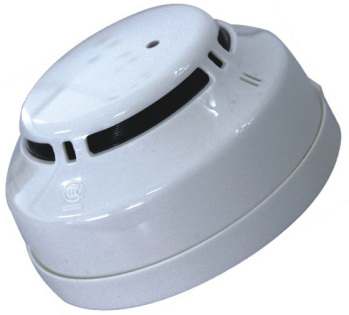

6、JTY-GM-LD3000EN/A點型光電感煙火災探測器
JTY-GM-LD3000EN/A內置單片機，具有現場參數采集的能力，并能時時處理，同時向控制器傳遞正?；鹁盘?，并可向控制器上報現場煙濃度的數據。指示燈指示探測器工作狀態，探測器正常監測時，指示燈為間隔20秒閃爍指示，發現火情后，指示燈為常亮，直到接收到控制器的復位信號為止。每個LD3000EN/A占用控制器一個節點地址，采用電子編碼方式編碼，操作方便；抗干擾能力強，可靠性高；結構設計無污染，抗潮濕；LD3000EN/A廣泛應用于工業及民用建筑。

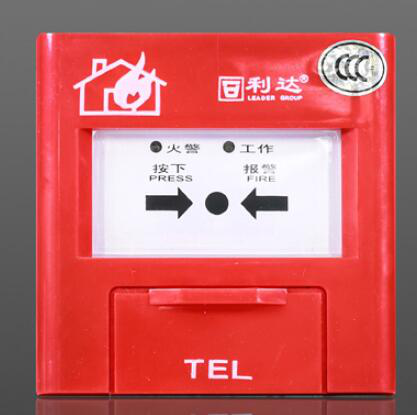

7、J-SA P-M-LD2003EN手動火災報警按鈕
J-SA P-M-LD2003EN手動火災報警按鈕可與我公司生產的E/EN/EH/EL系列控制器配合使用，采用電子編碼，占有一個節點地址。當發生火災時，人工確認火災，按下按鈕向控制器發出報警信號。同時，此按鈕還配有電話插孔，可方便與消防中心聯系。該產品抗潮濕、抗干擾能力強，阻燃性好，性價比高。主要適用于各種工業及民用建筑。

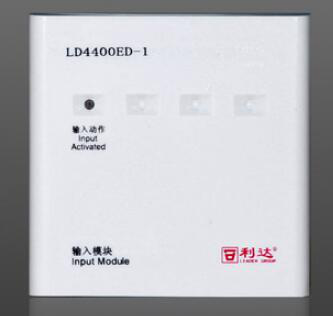

8、LD4400ED-1輸入模塊
LD4400ED-1輸入模塊采用特殊防潮技術和插拔式結構設計。內置單片機，適時處理采集的輸入信息，工作性能穩定可靠，具有較強的抗干擾能力。滿足GB 16806-2006《消防聯動控制系統》、《強制性認證實施規則》、《強制性產品認證實施細則》,取得消防產品3C認證證書?？梢越邮粘ｉ_無源接點的動作信號，如：水流指示器、壓力開關、感溫電纜等的動作信號?？梢院屠_公司生產的E/EN/EL系列火災報警控制器配合使用。也可以接收可燃氣體探測器、紫外火焰探測器等報警后給出的無源接點的動作信號。本產品無污染、功耗低，適用于各種工業及民用建筑。
9、

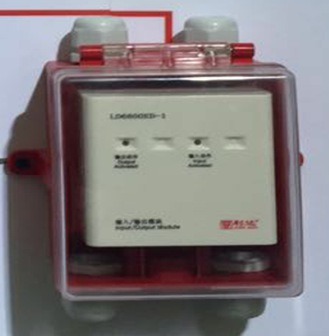

LD6800ED-1輸入輸出模塊
LD6800ED-1輸入輸出模塊采用單片機和智能軟件，特殊防潮處理、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于送風機、排風機、電梯、切斷電源、空調等設備的控制。可以與利達公司生產的E/EN/EL系列火災報警控制器配合使用。

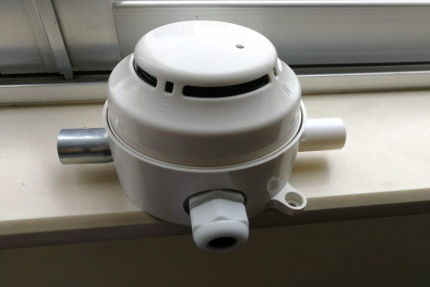

10、防護產品
★ 外殼防護等級:IP44。
★ 配合利達公司點型光電感煙系列、感溫系列、可燃氣體系列探測器使用。

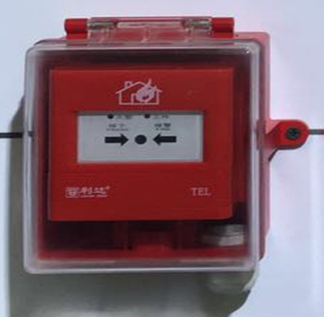

2）FHX-M1模塊手報防水盒
★ 外殼防護等級：IP65。
★ 配合我公司手動火災報警按鈕、模塊使用。
3）FHX-K1防護箱
★ 外殼防護等級:IP66。
★ 對我公司LD5503EN氣體滅火控制器、LDK800EN電氣火災監控設備、LD5507EN火災報警控制器起保護作用。
4）FHX-K2防護箱
★ 外殼防護等級：IP66。
★ 對我公司LD-FM118防火門監控器、LD128FH-M可燃氣體報警控制器、LD128EN(M)火災報警控制器（聯動型）、LD128FH可燃氣體報警控制器起保護作用。
5）FHX-K3防護箱
★ 外殼防護等級：IP66。
★ 對我公司ED系列模塊起保護作用。

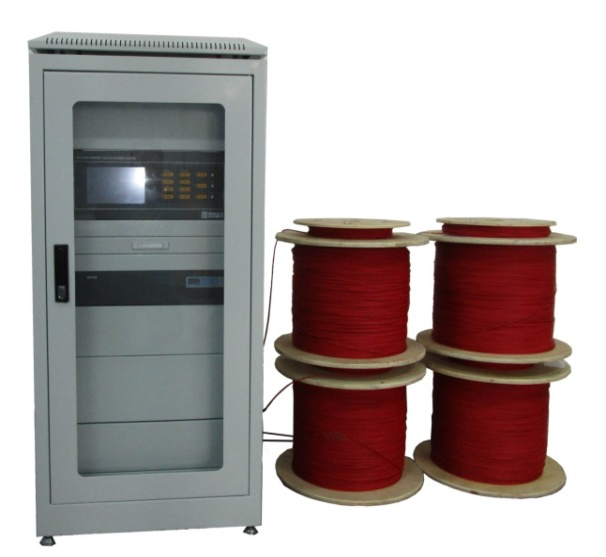

“線型光纖感溫火災探測系統”是北京利達公司基于目前世界最先進的分布式光纖傳感與控制技術自主研制開發的測溫系統。其工作原理是利用光在光導纖維中傳輸時產生的自發喇曼（Raman）散射和光時域反射（OTDR）原理來獲取空間溫度分布信息的。
分布式測溫系統：檢測點連續，即可測線亦可測點，可實現各種工況的實時在線感溫探測及早期預警。
報警方式靈活：具有定溫、差溫、差定溫等多種報警方式，可分區獨立設定多級報警閾值；火災報警定位準確，警情消除后系統復位方便。

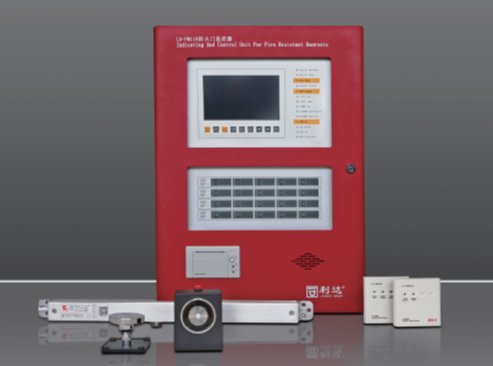

12、防火門監控器
防火門監控器是系統的核心，用于顯示并控制防火門打開、關閉狀態、聯動的控制裝置。
采用ARM嵌入式系統，安全可靠。
對外通訊具有CAN、RS485、RS232多種接口?？膳c火災報警控系統通訊聯動，向電動閉門器或釋放器發出啟動信號。具有開門到位與關門到位狀態輸出。
13、自動滅火裝置
懸掛式（ABC超細）干粉滅火裝置FZX-ACT8/1.4
適用場所：潔凈設備和環境要求不高的場所（如：電纜隧道、電纜豎井、發電機房、化工軍火倉庫、小型貯油罐等）；可用于有限封閉較好和有限封閉較差的防護區全淹沒和局部應用滅火系統滅火。單臺滅火劑最大充裝量:8Kg
綜合管廊消防系統包含的各個子系統，如果選擇不同廠家產品，存在接口不統一、數據不能共享等問題?；馂淖詣訄缶到y(tǒng)無法與應急照明和疏散指示系統、防火門監控系統、線型光纖感溫火災探測系統進行聯動。選擇同一廠家產品可以實現不同系統間的數據共享，達到聯動的功能。
針對各個系統我公司具有統一的研發團隊、統一的規范要求、統一的接口標準，各系統之間通訊接口具有一致性、標準性，各個系統之間不需要增加其他設備即可實現數據的實時共享，避免了各系統采用多個廠家產品需解決接口通訊的二次開發問題，減少了研發成本和時間的投入。
我公司工程設計人員熟練掌握各個系統的產品性能及應用，能夠在短時間內高效的完成整個綜合管廊工程消防報警系統的深化及方案的設計。
消防報警系統需要維修或者保養時，只需協調我公司即可?？晒?jié)省用戶組織協調各個不同廠家技術人員的工作時間和工作效率，能夠及時有效的進行維護和保養，避免了多系統多人員配合維修保養不便的問題。
第三方系統（如安防系統）需要消防報警系統提供報警、故障、運行等設備狀態信息時，我公司產品可采用同一接口將各個子系統的信息集中上傳給第三方協調，減少通訊接口的數量，同時節省軟件開發、協議轉換的成本。
系統使用及維保的培訓，我公司工程技術人員可統一的進行全系統全方位的培訓，避免了各個系統分別培訓，接口及界面結合困難等問題。
我公司在綜合管廊、交通隧道、管溝等工程火災自動報警系統中有著諸多成熟的案例，系統均運行正常，可以讓用戶更放心的選擇我公司產品。
結束語
城市綜合管廊是一種能符合現代城市需求的市政設施，有利于城市綜合承載能力的提高和城鎮化發展質量的提升。綜合管廊整體運行平穩，但安全風險也客觀存在，其運行的安全性，與人們的生活息息相關。利達消防，為城市綜合管廊消防安全提供一站式解決方案，讓管廊消防更安全。選擇利達，遠離火患，我們與人類生命安全共生存！
文中引用標準：
1、《火災自動報警系統設計規范》GB50116
2、《城市綜合管廊工程技術規范》（GB50838-2015）
3、《城鎮綜合管廊監控與報警系統工程技術標準》GB/T51274-2017
